Laser FIBER do cięcia blach ACL3015FL

MASZYNA DO CIĘCIA LASEREM FIBER

Maszyna do cięcia laserem przeznaczona specjalnie do cięcia  stali węglowej, stali nierdzewnej, stali ocynkowanej, blachy stalowej elektrolitycznie cynkowanej, stali krzemowej, aluminium, mosiądzu i  miedź oraz  innych rodzaje cienkich blach (grubość i materiał zależą od  źródła lasera światłowodowego

Dodaj do ulubionych
Kategorie: ACL, Lasery
Udostępnij
  • Opis
  • Informacje dodatkowe
Opis

Opis

MASZYNA DO CIĘCIA LASEREM FIBER

Maszyna do cięcia laserem przeznaczona specjalnie do cięcia  stali węglowej, stali nierdzewnej, stali ocynkowanej, blachy stalowej elektrolitycznie cynkowanej, stali krzemowej, aluminium, mosiądzu i  miedź oraz  innych rodzaje cienkich blach (grubość i materiał zależą od  źródła lasera światłowodowego.

parametry techniczne:

Model ACL3015FL Fiber laser cutting machine
Pole robocze 3000mm*1500mm
Żródło lasera Raycus
Długość fali laserowej 1060nm-1080nm
Maksymalna prędkość przejazdu 60m/min
Dokładność pozycjonowania ±0.05mm/m
Dokładność pozycji powtórzeń  ±0.03mm/m
Prędkość do pozycji 60m/min
Minimalna szerokość lini ± 0.02mm
Kontrol System CYPCUT(China)
Typ pozycjonowania czerwona kropka
Napięcie robocze 230V/50Hz
Gaz pomocniczy tlen, azot, powietrze
Okres żywotności modułu światłowodowego Ponad 100 000 godzin
Głowica lasera światłowodowego RAYTOOLS (China)
System napędowy Schneider (France) /Fuji (Japan )
System prowadnic liniowych THK (Japan )

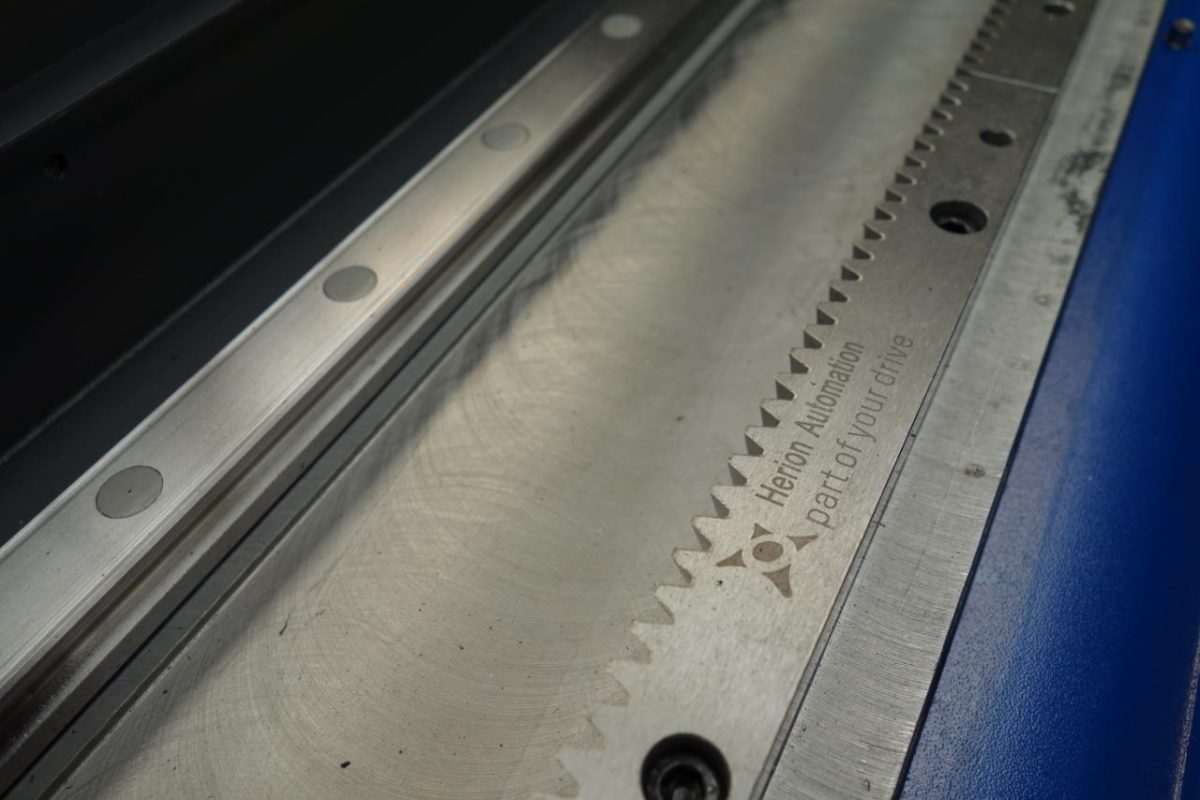

System transmisji Dual Rack & Pinion typ
Rack system Herion (Germany  )
System łącuchowy IGUS (Germany )
Oprogramowanie do zagnieżdzania  CYPCUT(China)

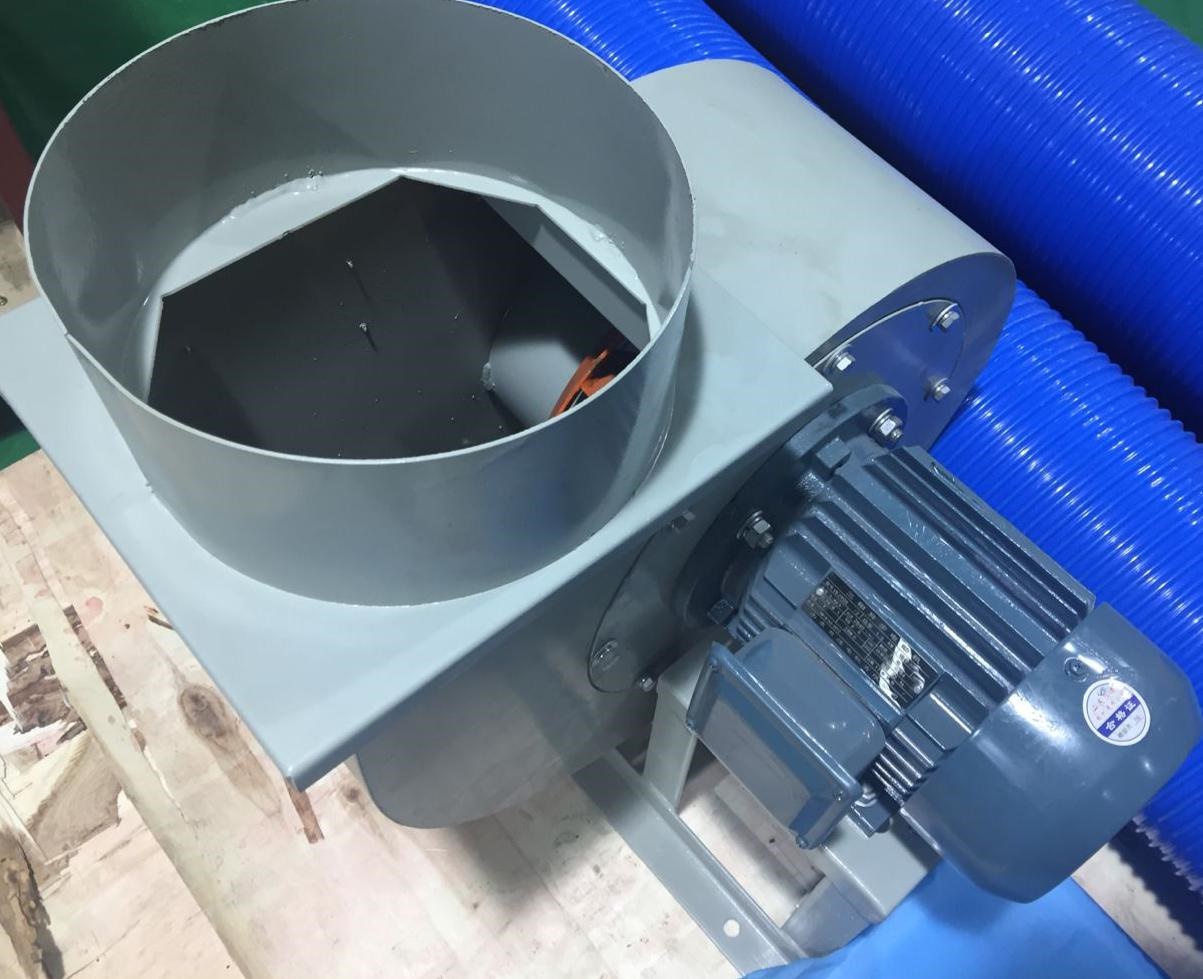

Wentylator do usówania spalin China
Agregat chłodniczy (Chiller) China
Wymiary maszyny 4050*2350*1400mm
Waga about 2200 Kg

Konstrukcja maszyny

Konstrukcja wykonana z najwyższą starannością i precyzją przy użyciu maszyn CNC. Łączenia spawane, a spawy poddane obróbce cieplnej co powoduje najwyższą precyzję wykonania.

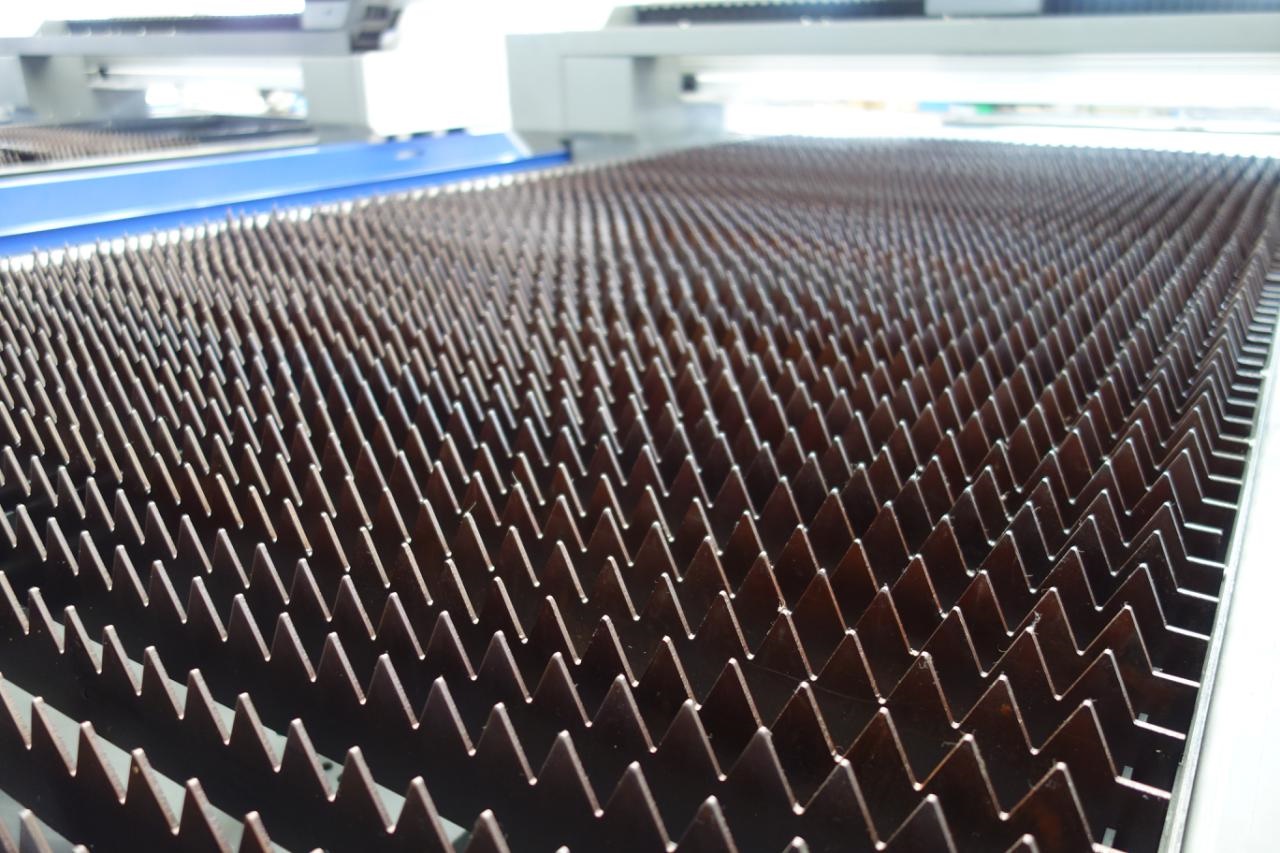

Stół roboczy

Stół roboczy wykonany z podstaw piło kształtnych by zmniejszyć wpływ tarcia na arkusz blachy.

Generator lasera światłowodowego

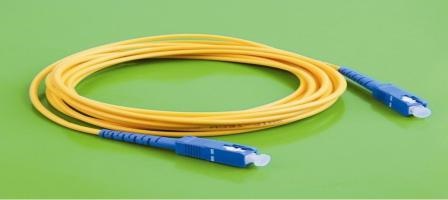

1. Moduł światłowodowy
2. Niskie zużycie energii: Oszczędzaj energię i chroń środowisko
3. Współczynnik konwersji obrazu wynosi do 25-30%
4. Niskie zużycie energii elektrycznej, to tylko około 20% -30% tradycyjnej maszyny do cięcia laserem CO2
5. Żywotność to ponad 100 000 godzin
6. Prawie bezpłatna konserwacja

System chłodzenia wodą.

System chłodzenia wodą pracuje w automacie tzn.  gdy temperatura wody jest wyższa niż określona temperatura chłodzenia sterownik spowoduje automatyczne schłodzenie; natomiast gdy temperatura wody jest poniżej określonej temperatury zadanej chłodzenie zatrzyma się automatycznie.

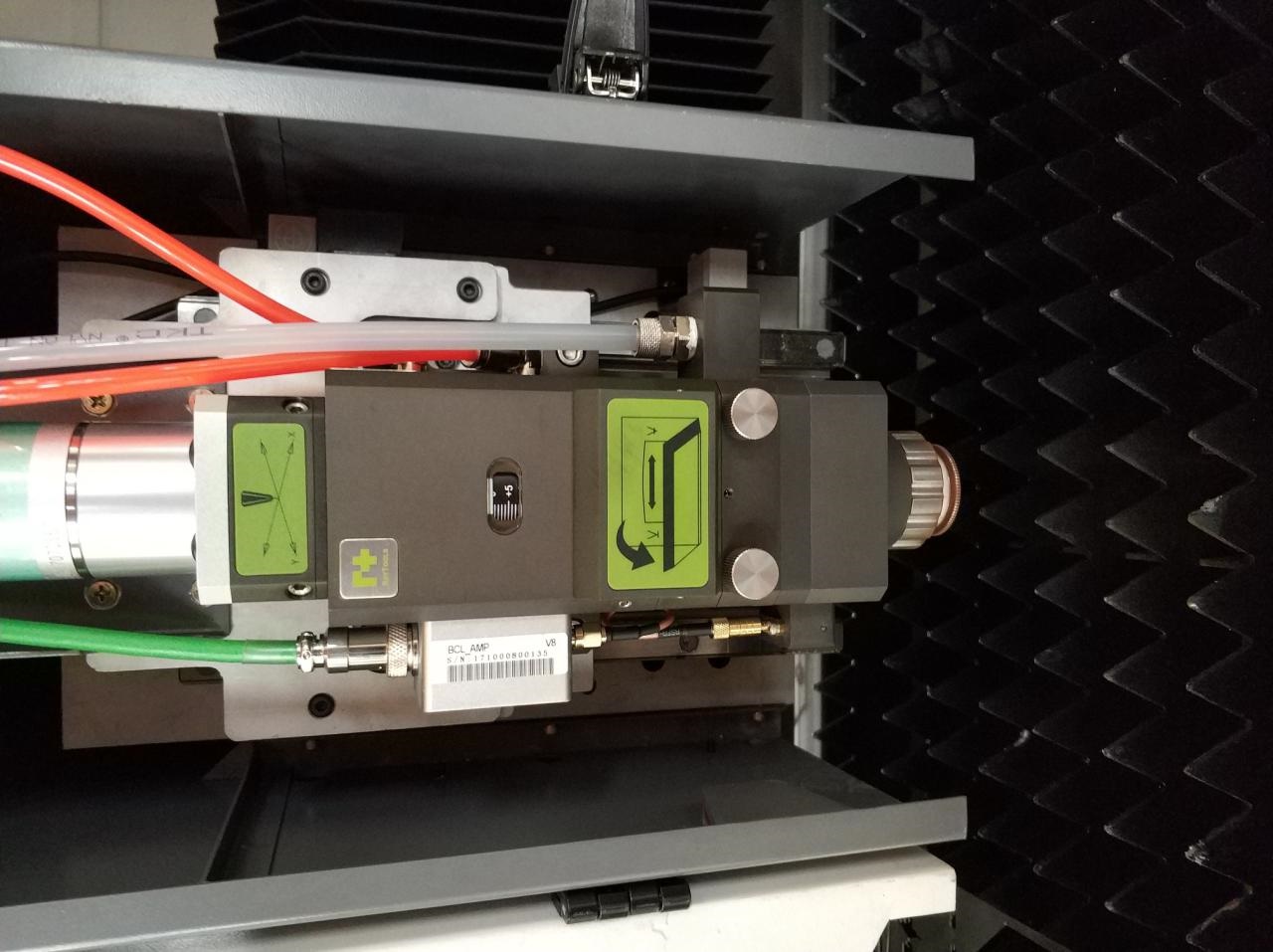

Profesjonalna głowica do cięcia laserem światłowodowym

1. Precyzyjny element optyczny
2. Doskonały system chłodzenia wodą
3. Wysokiej jakości konstrukcja pyłoszczelna
4. Precyzyjne obrobione części
5. Szeroki zakres regulacji ostrości

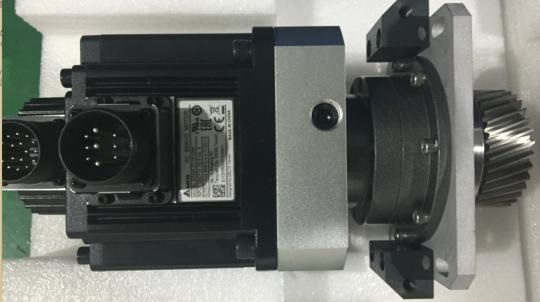

System napędowy

1. System serwosilników Fuji (wyprodukowany w Japonii) zapewnia możliwość realizacji ekstremalnie precyzyjnego pozycjonowania dzięki doskonałej dynamice reakcji przyspieszenia właściwości i zamkniętej pętli sterowania, dzięki czemu ruchowy mechanizm         pozycjonujący działa płynnie, niezawodnie i bezobsługowo
2. Serwosilniki w osi X, Y, Z, obrotowa
3. Dokładność lokalizacji: ≤ ± 0,05 mm

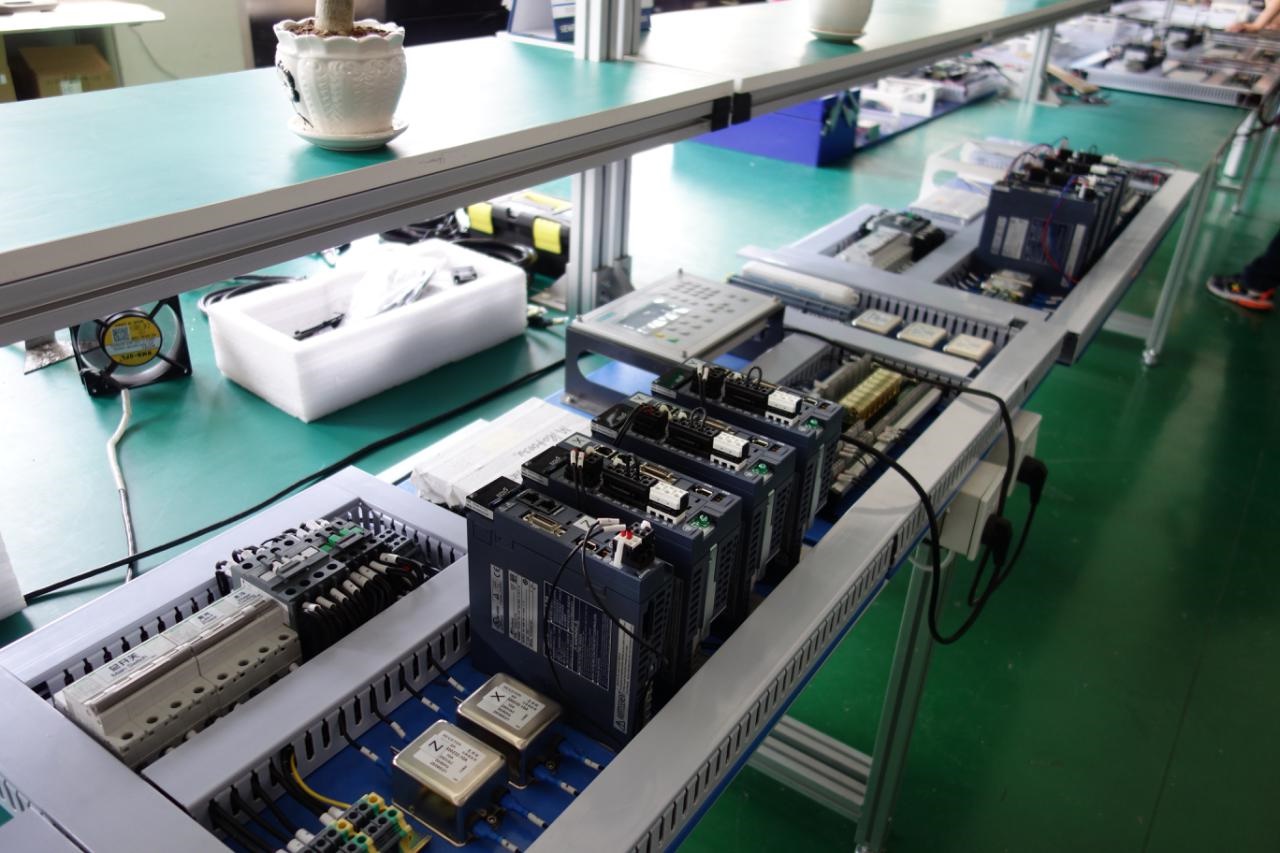

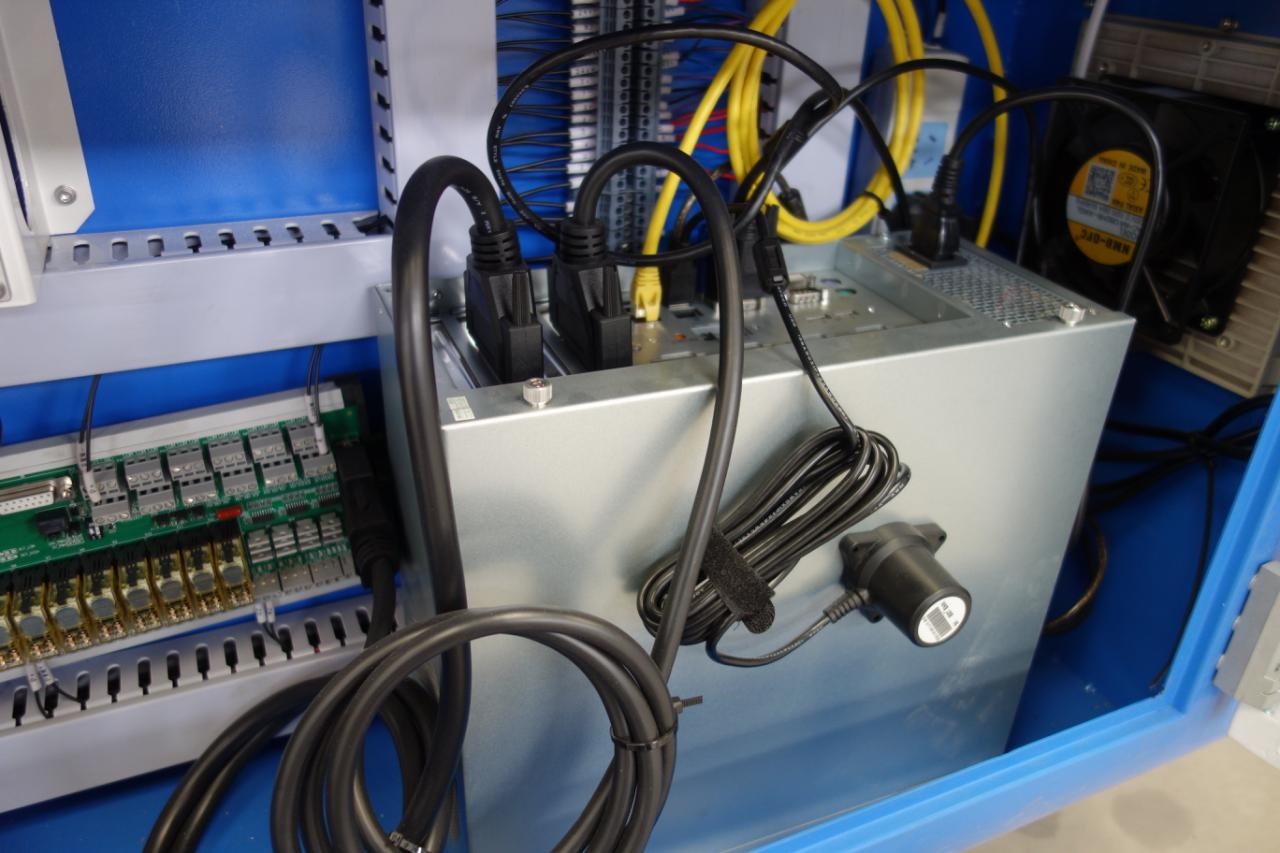

Układ sterowania:

Standardowy komputer przemysłowy, system sterowania Au3tech
System zasilania laserem:
1. Źródło zasilania lasera przyjmuje najnowszy zasilacz impulsowy
2. Składa się z obwodu głównego, obwodów sterujących, zabezpieczenia obwodu, obwodu wstępnego zapłonu i podtrzymania z przepływem, ciśnieniem, urządzeniem zabezpieczającym przepływ wody
3. Światło alarmowe ostrzegające operatora i innych, aby zauważyli, że maszyna działa.

System operacyjny maszyny

1. Wsparcie dla AutoCAD, Coreldraw itp.
2. Profesjonalne oprogramowanie do cięcia, które obsługuje ścieżkę cięcia w formatach DXF, PLT i innych formatach graficznych
3. Zdolne do ustawiania parametrów cięcia na różnych warstwach
4. Łączenie połączonych linii w celu zapewnienia automatycznego łączenia węzłów krzywych
5. Wygładzanie linii zagięć w celu uzyskania gładkich cięć
6. Zoptymalizowany natychmiast po zakończeniu projektowania graficznego, a tym samym poprawić wydajność
7. Dzięki funkcji kompensacji tego profesjonalnego oprogramowania do cięcia uzyskuje się różne klasy dokładności cięcia.

Oprogramowanie do zagnieżdżania

1. Zapewnia w pełni funkcjonalne możliwości zarządzania i kompletne rozwiązanie do cięcia.
2. Jego cechy optymalizacji i koordynacji dla wielu arkuszy znacznie poprawiają wszechstronny wskaźnik wykorzystania
3. Zaawansowana i praktyczna funkcja optymalizacji cięcia poprawia znacznie wydajność cięcia i znacznie obniża koszty cięcia
4. Posiada mocne możliwości przetwarzania i importowania grafiki i obsługuje wszystkie wersje formatów plików CAD
5. Obfite funkcje agregowania statystyk i danych sprawozdawczych dla materiałów skrawających

Informacje dodatkowe

Informacje dodatkowe

Brend

ACL
