MASZYNA DO CIĘCIA PLAZMOWEGO CNC
ACL

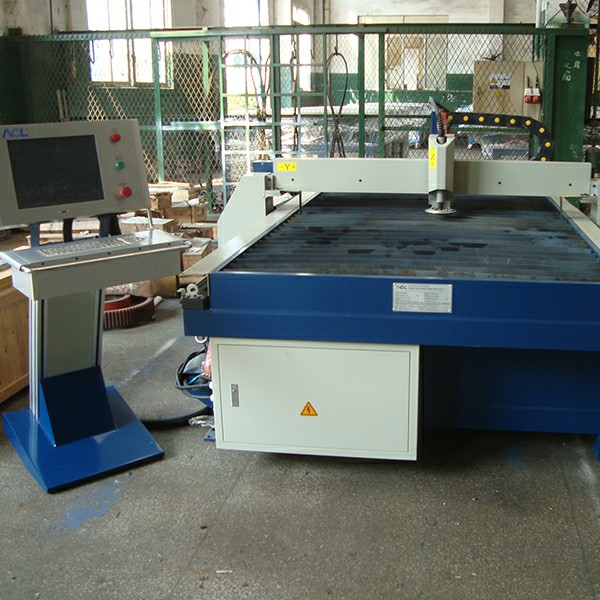

Wycinarka plazmowa CNC – ACL

Ta maszyna jest szeroko stosowana do cięcia zwykłych blach stalowych i płytek ze stali nierdzewnej i jest szczególnie odpowiednia do wykrawania przewodów. Jego wydajność pracy jest kilkadziesiąt razy wyższa niż zwykłej technologii. Dzięki wysokiej jakości i wysokiej precyzji obróbki staje się idealnym urządzeniem do cięcia blachy.

Dodaj do ulubionych
Kategorie: ACL, Wycinarki plazmowe CNC, Wypalarki plazmowe
Udostępnij
  • Opis
  • Informacje dodatkowe
Opis

Opis

Wycinarka plazmowa

Ta maszyna jest szeroko stosowana do cięcia zwykłych blach stalowych i płytek ze stali nierdzewnej i jest szczególnie odpowiednia do wykrawania przewodów. Jego wydajność pracy jest kilkadziesiąt razy wyższa niż zwykłej technologii. Dzięki wysokiej jakości i wysokiej precyzji obróbki staje się idealnym urządzeniem do cięcia blachy.
Rama tej maszyny ma konstrukcję całkowicie spawaną stalą, która ulega procesowi starzenia, dzięki czemu jest stabilna i niełatwa do zniekształcenia. Część napędowa wykorzystuje planetarny reduktor prędkości, przekładnię i splajn; część prowadząca wykorzystuje parę prowadnic liniowych o podwójnej osi z wysoką precyzją pozycjonowania, małym oporem ruchu i elastycznym przesuwaniem, które umożliwia stabilną pracę i cięcie o wysokiej jakości; oś X ma wbudowany mechanizm ograniczający, który zapobiega gwałtownemu uderzaniu X-direct jednostek ślizgowych w mechanizm ograniczający, gdy X-direct znajduje się poza zakresem cięcia, zwiększając w ten sposób bezpieczeństwo i zapewniając użytkownikom satysfakcję i pewność podczas użytkowania.

PARAMETRY MASZYNY:



ACL-3000

ACL-5000

Długość robocza

1500

1500

Szerokość robocza

3000

5000

Maksymalna prędkość przejazdu

15 m / min

Maksymalna prędkość cięcia

8 m / min

Dokładność wskazówek

± 0,2 mm

Powtarzaj dokładność

± 0,3 mm

Kompleksowa dokładność rysowania

± 0,5 mm

Liczba palników

1

Dopływ powietrza

Podaż gazu jest nie mniejsza niż 0,6 m3 / min, a ciśnienie nie jest mniejsze niż 0,6 MPa

Typ palnika

 plazma

Moc

7,5 kW

Wymiary

3700 × 2000 × 1400mm

6700 × 2000 × 1400mm

Waga

Około 2500 kg

Około 3500 kg

Informacje dodatkowe

Informacje dodatkowe

Brend

ACL
